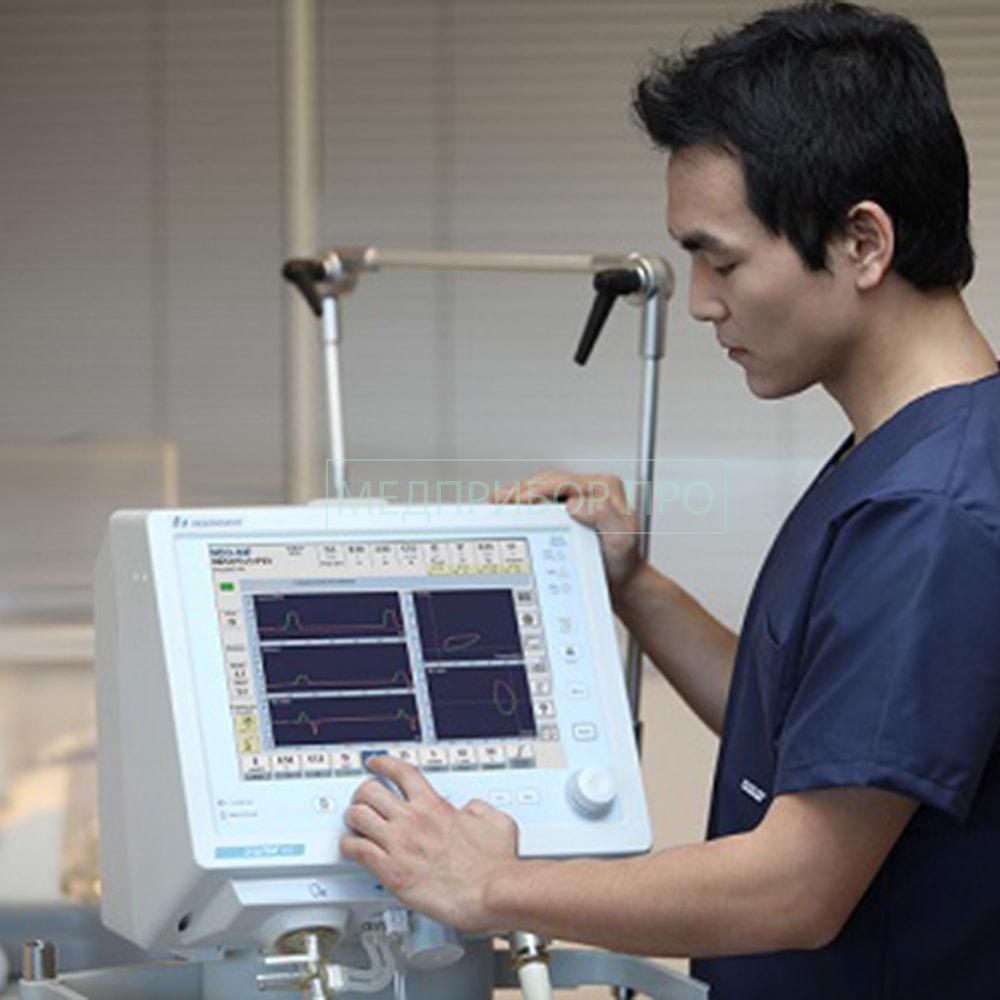

Ньюмовент® включает в себя последние новинки электронного и пневматического дизайна и программного управления. Благодаря этим новшествам медицинский прибор отличается превосходными клиническими показателями и надёжной работой.

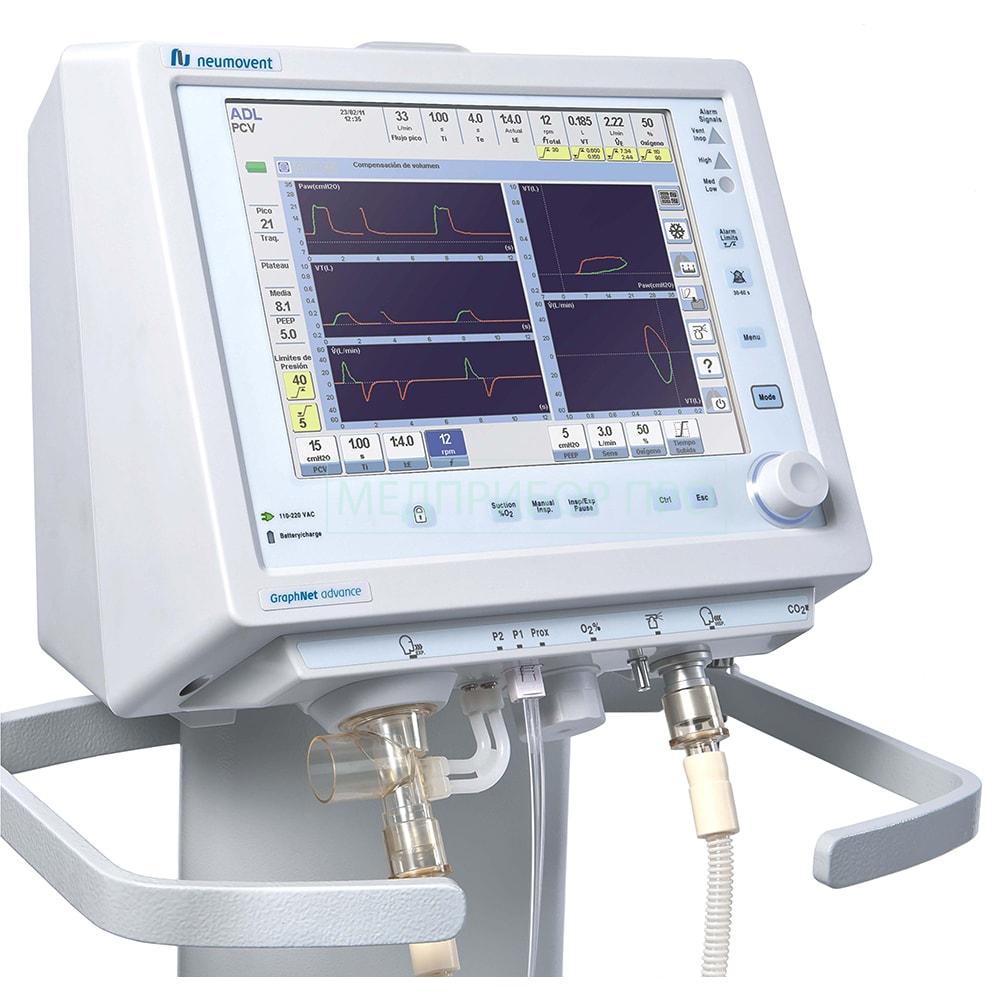

Особенности серии аппаратов Neumovent Graphnet
- 4 модели линейки
- 12,1″ сенсорный дисплей
- CAPNOSTAT 5® капнография Advance
- 2–2500 мл дыхательный объём
- Advance
- Neo
- Ts
- Ts/Neo
- NIV
- Auto-PEEP

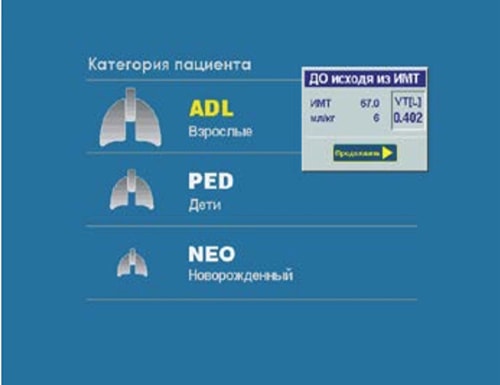

Прибор может быстро начать вентиляцию с параметрами, рассчитанными по идеальной массе тела (ИМТ).
При работе осуществляется автоматическая компенсация утечек с учетом комплайнса дыхательного контура и других параметров: высоты над уровнем моря, резистентности эндотрахеальной трубки, температуры и влажности доставляемой дыхательной смеси.

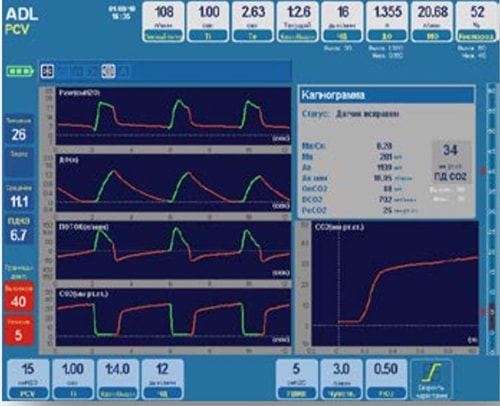

NEUMOVENT Advance имеет встроенный модуль капнографии с датчиком «CAPNOSTAT 5®», который не нуждается в специальном обслуживании и калибровке.
Датчик обеспечивает расширение мониторируемых параметров (включая: ETCO2, VD, VD/VT, VAMIN, VCO2), диагностических показателей и увеличивает безопасность пациента.
Задайте вопрос: 8 (800) 551-25-16

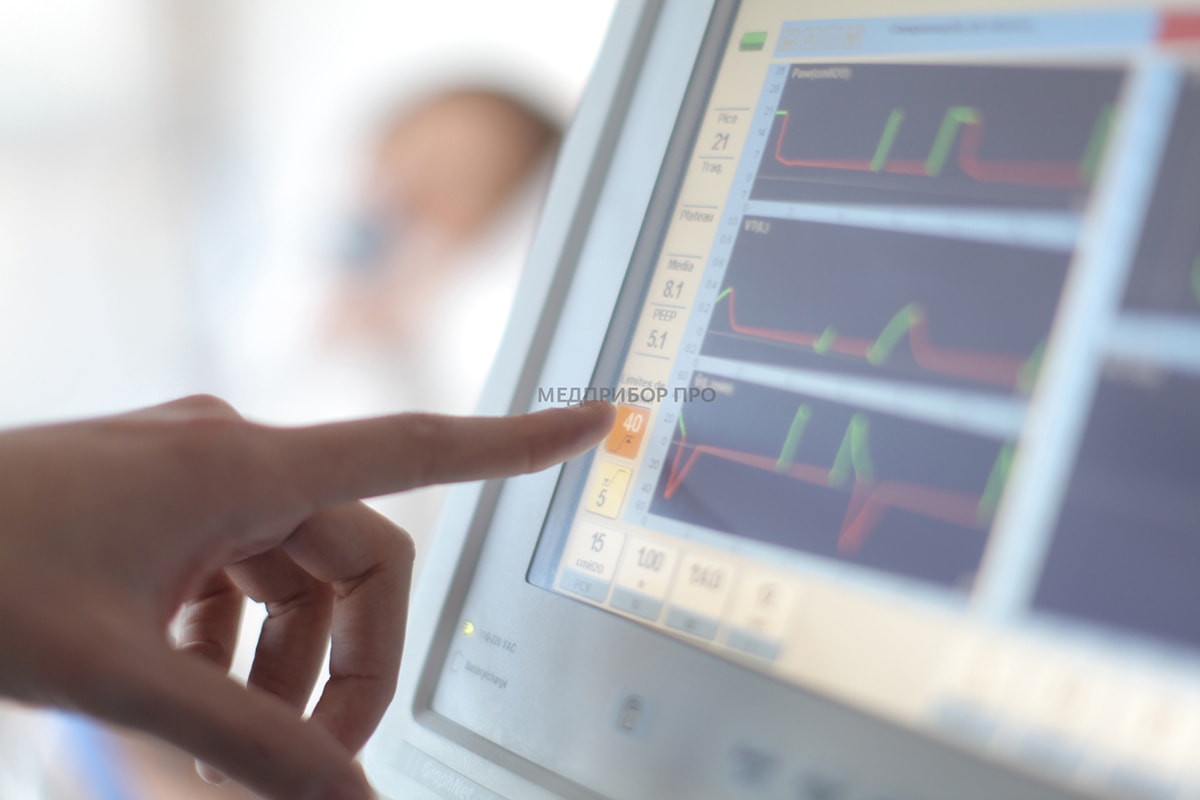

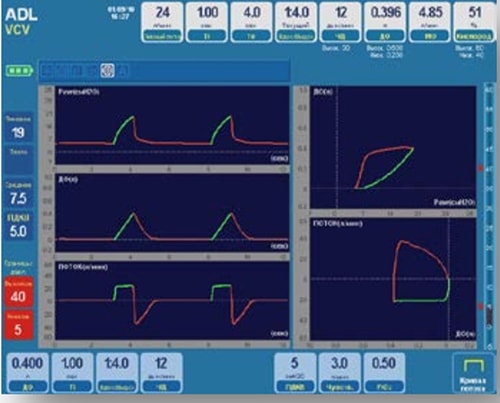

Для удобного управления и настройки, ИВЛ оборудован цветным сенсорным графическим дисплеем размером 12,1 дюйм.
Видеопроцессор имеет память 2МБ, чего достаточно для обеспечения одновременной установки параметров вентиляции и границ тревог. Вы с легкостью сможете наблюдать за графиками давления, объёма и потока, петлями давление-объём, поток-объём и давление-поток, а также другими измеряемыми параметрами.
Режимы ИВЛ (Сравнение моделей)
| Advance | Neo | Ts | Ts/Neo | |
|---|---|---|---|---|
| Управляемый объём VCV | + | + | + | + |
| Управляемое давление PCV | + | + | + | + |
| Поддержка давления PSV | + | + | + | + |
| SIMV + PSV (с управлением по объёму или давлению) | + | + | + | + |
| ИВЛ с поддержкой давления и гарантированным до (PSV + VT ASSURED /VAPS) | + | – | + | + |
| Автоматическое обеспечение мод + поддержка давления (MMV + PSV) | + | – | + | + |
| ИВЛ с регулируемым давлением и управляемым объёмом (PRVC) | + | + | – | – |
| ИВЛ с двухфазный положительным давлением (APRV) | + | + | + | + |
| СДППД (CPAP) + PSV | + | + | + | + |
| Апнойная вентиляция (BACK-UP) | + | + | + | + |
| Неинвазивная вентиляция легких (NIV) | + | + | + | + |
| Назальное ДППД (NCPAP) | + | + | – | + |
| Ограничение вдоха и давления (TCPL) | + | + | – | + |
| TCPL+SIMV + PSV для новорожденных | + | + | – | + |
| СДППД (CPAP) с постоянным потоком | + | + | – | + |

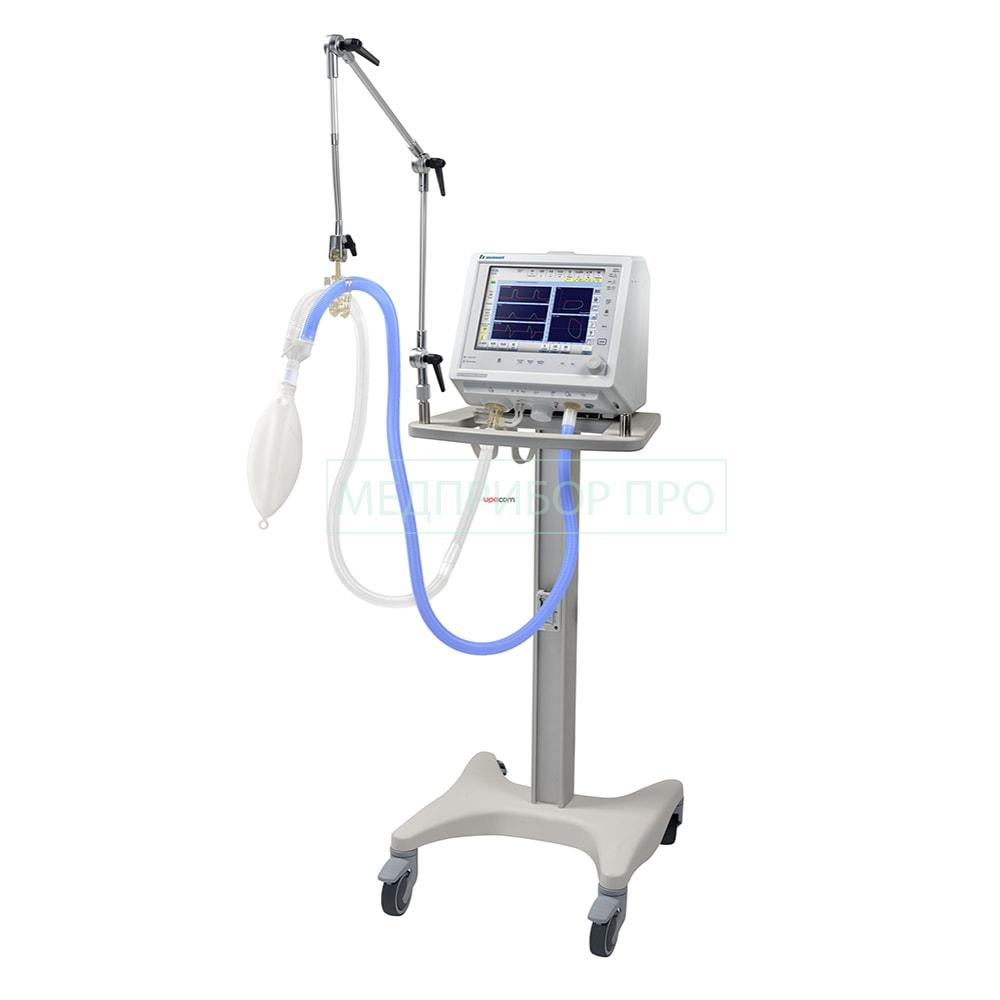

Спецификация NEUMOVENT GRAPHNET
Назначение: инвазивная и неинвазивная ИВЛ для взрослых, детей и новорожденных, в том числе с глубокой недоношенностью
Управление и установки
| Advance | Neo | Ts | Ts/Neo | |
|---|---|---|---|---|
| Дыхательный объём (ДО): | 2 – 2500 мл | 2 – 150 мл | 20 – 2500 мл | 2 – 2500 мл |
| Минутный объём (МОД) | до 50 л/мин | до 17 л/мин | до 50 л/мин | до 50 л/мин |
| Инспираторный поток: | 0.2 – 180 л/мин | 0.2 – 40 л/мин | 0.2 – 180 л/мин | 0.2 – 180 л/мин |
| Постоянный поток: | 2 – 40 л/мин | |||
| Форма кривой потока: |
| |||
| Ограничение давления (PCV): | 0 – 100 смH2O | |||
| Ограничение давления (TCPL): | 0 – 70 смH2O | – | 0 – 70 смH2O | |
| Клапан oграничения давления: | до 120 смH2O | |||
| Поддержка давлением (PSV): | 0 – 100 смH2O | |||
| Скорость нарастания давления: | Задается оператором | |||
| Экспираторный триггер при PSV: | 5 – 80% от пик. потока | |||
| ПДКВ/СДППД (PEEP/CPAP): | 0 – 50 смH2O | |||
| Компенсация трубки (ATC): | Автоматическая | |||
| Время вдоха: |
| |||
| Частота дыханий: | 1-150 дых/мин | |||
| I:E отношение: | 5:1 до 1:599 | |||
| Чувствительность триггера (ПДКВ/СДППД компенсируется): |
| |||
| Вздох (VCV): |
| |||
| Ручной вдох: | Один вдох | |||
| Пауза на вдохе – Плато (VCV): | 0 – 2.0 сек | |||
| Задержка на вдохе: | Ручной контроль, авто- режим | |||
| FiO2: | 0.21 – 1.0 | |||
| Режим санации (% O2): | Авто-режим с задаваемой концентрацией О2 | |||
| Аэрозольный распылитель: | Авто-режим (30 мин. работы) | |||
| Режим ожидания: | Последние установки сохраняются | |||
| Режим транспортировки: | Пневмопитание от сжат. О2 | |||
Мониторируемые параметры
- Пиковый поток
- Давл. в дыхательных путях – пиковое, плато, среднее, ПДКВ
- Время вдоха, выдоха и I:E отношение
- Частота дыхания – аппаратная и спонтанная
- Выдыхаемый ДО и МОД принудительной и спонтанной ИВЛ
- Концентрация кислорода/FiO2
- Концентрация CO2 / ETCO2 (датчик Capnostat 5®)

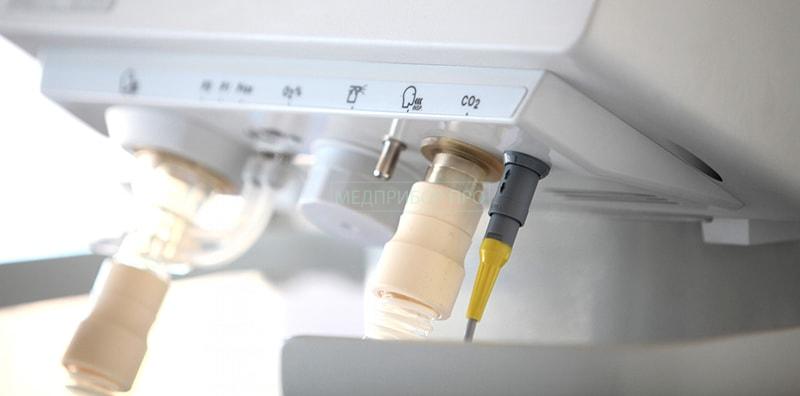

Коммуникации (интерфейсы)
- RS-232C – стандартный последовательный порт для получения, просмотра и печати журнала тревог и трендов используя программу VisualGraph. Полная совместимость с «Интеллектуальной автоматизированной системой оптимизации лечения пациентов «Maximus»
- VGA (800×600) – стандартный разъём для дублирования информационного изображения встроенного экрана на внешний экран в реальном времени (для Advance)
Тревоги
- Высокие и низкие показатели Давления, ДО, МОД и FiO2
- Низкое давление одного или обоих газов на входе
- Низкий уровень заряда аккумулятора, технические неполадки
- Высокое постоянное давление ПДКВ
- Отсоединение маски
- Низкая концентрация кислорода (ниже 18%)
- Отсутствие напряжения в сети
- Апноэ/Back-up
- Большая утечка в контуре при неинвазивной вентиляции
- Поломка охлаждающего фена
- Высокая частота дыханий
- Снижение давления ПДКВ/PEEP
- Высокая и низкая концентрация CO2
- Неисправность датчика CO2
- Отключение тревог: 30 – 60 сек.
Респираторная механика
Управление и установки
| Advance | Neo | Ts | Ts/Neo | |
|---|---|---|---|---|
| Авто–ПДКВ/Auto-PEEP: | + | + | + | + |
| Статический и динамический комплайнс: | + | + | + | + |
| Инспираторная и экспираторная резистентность: | + | + | + | + |
| Экспираторная ЖЕЛ: | + | – | + | + |
| Остаточный объём лёгких: | + | + | + | + |
| P0.1: | + | – | + | + |
| Точки изгиба петли давление-объём (P/Vflex): | + | – | + | + |
| Максимальное инспир. давление (Pimax) спонт. вдоха: | + | – | + | + |
| Экспираторная временная константа (TCEXP): | + | + | – | – |
| Работа дыхания (WOBi): | + | – | – | – |
| Индекс быстрого поверхностного дыхания – RSBI (F/VT): | + | + | – | – |
Эксклюзивно для ИВЛ GRAPHNET Advance
Комплекс капнографии
- Парциальное давление CO2 (ETCO2)
- Физиологическое мёртвое пространство [VD]
- Соотношение ФМП к ДО (VD/VT)
- Альвеолярный ДО (VA)
- Альвеолярный МОД (VA min)
- Объём выдых. CO2 в каждом выдохе (VTCO2)
- Минутный выдыхаемый объём CO2 с поправкой STPD
- Среднее парциальное давл. выдыхаемого CO2 (PeCO2)
Графический дисплей
- Отображение графиков давления, объёма и потока; петель давление-объём, поток-объём и давление-поток; графиков тенденций ДО, МОД, ЧД, пикового и базового давл., ПДКВ, пикового потока, динамического комплайнса и ETCO2 за последние 72 часа
- Капнограмма (график CO2)
- Выбор вертикальной и горизонтальной шкалы и горизонтальной скорости движения
- Фиксация графиков, печать и сохранение в компьютере
