Описание товара
Комплекс производится в соответствии с ТУ 9451-002-33249105-2006. Регистрационное удостоверение Росздравнадзора №РЗН 2013/1187.
Характеристики шасси
| Шасси | ГАЗ С4 |
| Полная масса | 8700 кг |
| Привод | 4х2 |
| Тип двигателя | Дизельный 4 |
| Номинальная мощность | 145 л.с. |
| Расположение и число цилиндров | Рядное, 4 |
| Число передач | 5 |
| Напряжение, В | 12 |
Характеристики кузова
Комплекс смонтирован в герметичном кузове-фургоне, изготовленном из сэндвич-панелей выполненных по заливной технологии с армированным внутренним наполнителем из пенополиуретана, толщиной не менее 40 мм, установленном на шасси ГАЗ С4.
| Габариты кузова-фургона | 3550х2400х2300 мм |
| Цвет кузова | Белый |
| Наружная цветографическая расклейка | ГОСТ 28385-89 |
| Окно | Двойной стеклопакет |
| Каркас | Сварной стальной каркас основания |
| Защита | Термо-шумоизоляция, утепление стен, потолка, дверей |
| Внутренняя облицовка | Белый пластик, гидроизоляция стыков панелей |
| Напольное покрытие | Линолеум |
Техническое описание систем жизнеобеспечения

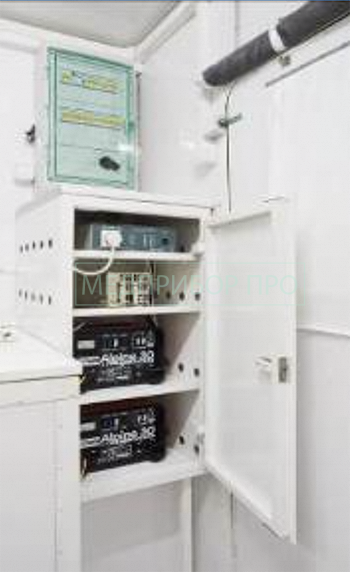

Система энергоснабжения
- Щит питания, предназначен для включения/выключения электропитания медицинского салона;
- Щит автоматической защиты – комплекс устройств защитного отключения при перегрузке электропроводки или замыкании в цепи;
- Дополнительная аккумуляторная батарея, для питания оборудования и освещения салона;
- Преобразователь напряжения 220/12В, 1 кВт предназначен для питания встроенного оборудования (освещение, вентиляция, и т.д.) мобильного комплекса от сети переменного тока.
- Зарядное устройство для аккумуляторов.
Система энергоснабжения мобильного комплекса отвечает за:
- электропитание специального оборудования от внешних однофазных стационарных сетей (напряжение переменного тока 220 В, частота 50 Гц);
- защиту оборудования при изменении входного напряжения (220 В) за пределы плюс 10% и минус 15% от номинального;
- защиту персонала от поражения электрическим током;
Вся система энергоснабжении комплекса разделена на составные части:
– распределительная система напряжения 220В;
– распределительная система электропитания;
– система электропитания 12В;
– система защитного заземления;
– розетки;
– система аварийного электропитания;
– система освещения.
Распределительная система напряжения 220В включает в себя вводной щит, щит питания и автоматической защиты, который обеспечивает прием электроэнергии от внешнего источника, распределение по потребителям, защиту отходящих линий, защиту от поражения электрическим током.
В щите питания и автоматической защиты устанавливается комплекс устройств защитного отключения от проявлений воздействия атмосферного напряжения, аппараты защиты отходящих линий, от поражения людей электрическим током, аппараты защиты розеточных групп.
Распределительная система электропитания потребителей трех проводная, представляет собой кабельную сеть с двойной изоляцией, сечением кабельных жил не менее 6 мм2, с отдельной жилой заземления. Питающие кабели – многожильные силовые кабели, с медной токопроводящей жилой, устойчивые к повышенным вибрационным нагрузкам. Кабельные линии проложены в пожаробезопасных кабельных каналах и гофротрубах из самозатухающего пластика. Разделение проводников начинается на разъеме для подключения питающего кабеля.
Система электропитания 12В предназначена для электроснабжения потребителей постоянного тока 12В, предусмотрена установка выпрямителя и блоков предохранителей отходящих линий, устройство аварийного отключения «Выключатель массы».
Защитное заземление обеспечивает защиту людей от поражения электрическим током при прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции. Защитное заземление выполнено преднамеренным электрическим соединением металлических частей электроустановок с землей (заземляющим устройством).
Заземление осуществляется однопроводным многожильным кабелем суммарным поперечным сечением не менее 6 мм2, закрепляемым с одной стороны к металлической конструкции кузова закладным болтом, и подсоединенным с другой стороны к Т-образному колышку длиной от 500 до 1000 мм диаметром не менее 12 мм.
Розетки предназначенные для питания технологического оборудования и бытовые розетки (~220В) оборудованы заземляющими контактами, получают питание о щита питания и автоматической защиты через комплекс защитных автоматов.
Система аварийного электропитания обеспечивает подачу электроэнергии потребителям 220В от сети 12В в условиях отсутствия напряжения во внешней сети. Питание потребителей происходит из резервного аккумулятора, источника бесперебойного питания мощностью не менее 1000ВА. Аварийным электропитанием обеспечивается освещение, система отопления, ряд розеток предназначенных для приборов, работа которых связана с выполнением непрерывных программ. Переключение потребителей на работу от резервного источника производится в ручном и автоматическом режиме.
Система освещения состоит из:
– Светильников светодиодных с питанием от сети 220В и 12В;
– Светильников направленного света 220В;
В мобильном комплексе помимо естественного освещения через окно предусмотрено искусственное освещение с помощью светодиодных светильников.
Над рабочим столом установлен светильник локального освещения 220В.
Система водоснабжения:
– Тумба-мойка с раковиной и электроводонагревателем объемом не менее 15л;
– Емкость для слива воды объемом не менее 15л;
Система вентиляции и кондиционирования.
Принудительная вентиляция осуществляется с помощью приточного и вытяжного электровентилятора.
При эксплуатации системы вентиляции необходимо включить соответствующий автомат защиты на щите питания.
Кондиционирование обеспечивается с помощью напольного кондиционера, установленного в аппаратной, устройство, принцип и порядок работы кондиционера изложено в соответствующем руководстве по эксплуатации.
Одновременное включение кондиционера и вентиляции обеспечивает необходимый воздухообмен и температуру внутри помещений комплекса.
Система отопления.
Система отопления предназначена для обогрева фургона. Система отопления состоит из тепловой завесы, установленной над входной дверью комплекса, а также электрической панели, мощностью не менее 1 кВт. Подача электропитания на тепловую завесу и панель осуществляется из щита питания. Включение тепловой завесы и панели производится индивидуально. Автономное отопление помещений комплекса на марше осуществляется также с помощью воздушного отопителя, мощностью не менее 2 кВт.

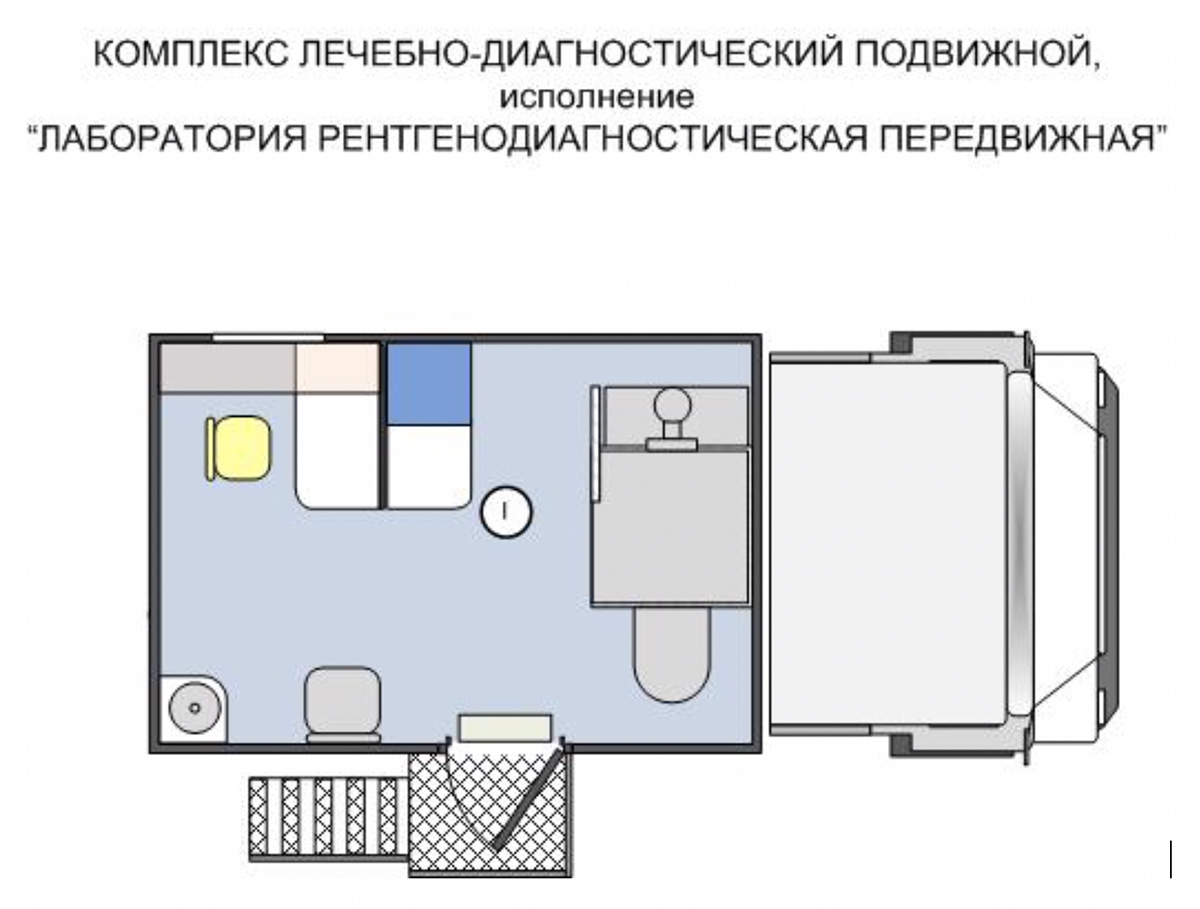

Устройство медицинского салона
Вход и выход пациентов осуществляется через боковую дверь, расположенную с правой стороны кузова-фургона. Рабочее место оператора включает в себя: стол, стул оператора. По левому борту в кабинете управления установлено окно. Над окном закреплена подвесная полка. Оператор имеет возможность наблюдать за аппаратной через окно полуперегородки. Кабинет оснащен тумбой-мойкой со встроенной раковиной и умывальником с подогревом воды
В передней части медицинского салона располагается аппаратный отсек, в котором установлен флюорограф цифровой. Внутри отсека предусмотрены шкаф для одежды, стол, кресло стационарное.
Комплектация лаборатории рентгенодиагностической передвижной
| № | Наименование | Ед. изм. | Кол-во |
| 1 | Шасси – автомобиль ГАЗ С4, двигатель дизельный, мощность не менее 145 л,с., колесная формула 4х2 | шт. | 1 |
| 2 | Кузов-фургон изотермический
Габаритные размеры не менее 3550х2200х2300, Утепление передней, задней, боковых панелей и потолка – толщина панелей не менее 40мм, внутренний наполнитель – пенополиуретан, утепление пола; Наружная обшивка –пластик, цвет белый, наружная цветографическая расклейка по ГОСТ-28385-89; Внутренняя обшивка – белый пластик; Покрытие пола – противоскользящий, антистатический линолеум; Боковая входная дверь Окно по левому борту кузова-фургона. |
шт. | 1 |
| 3 | Система энергоснабжения | ||
| 3.1 | Распределительная система электропитания напряжением 220В | к-т | 1 |
| 3.2 | Система электропитания 12В | к-т | 1 |
| 3.3 | Защитное заземление | к-т | 1 |
| 3.4 | Кол заземления | шт. | 2 |
| 3.5 | Розетки 220В | к-т | 1 |
| 3.6 | Система аварийного электропитания | к-т | 1 |
| 3.7 | Система освещения 220В и 12В | к-т | 1 |
| 3.8 | Инвертор 220/12, выходная мощность не менее 1000Вт | шт. | 1 |
| 3.9 | Источник бесперебойного питания, мощность не менее 1000ВА | шт. | 1 |
| 3.10 | Зарядное устройство для аккумулятора | шт. | 1 |
| 3.11 | Кабель ввода электропитания внешней сети 220В (30 метров) | шт. | 1 |
| 3.12 | Щит ввода электропитания | шт. | 1 |
| 3.13 | Дополнительная аккумуляторная батарея | шт. | 2 |
| 3.14 | Щит питания и автоматической защиты для включения/выключения электропитания медицинского салона | шт. | 1 |
| 4. | Система водоснабжения | ||
| 4.1 | Система подогрева воды – электроводонагреватель наливного типа объемом не менее 15л | шт. | 1 |
| 4.2 | Пластиковая емкость для слива воды, объем не менее 15 л | шт. | 1 |
| 4.3 | Дозатор для жидкого мыла | шт. | 1 |
| 4.4 | Держатель для бумажных полотенец | шт. | 1 |
| 4.5 | Зеркало настенное, размер полотна не менее 300х300мм, рамка из алюминиевого профиля | шт. | 1 |
| 5. | Система вентиляции и кондиционирования | ||
| 5.1 | Вытяжной вентилятор | шт. | 1 |
| 5.2 | Приточный вентилятор | шт. | 2 |
| 5.3 | Кондиционер напольный, мощность охлаждения не менее 2,0 кВт, питание 220В. | шт. | 1 |
| 6. | Система отопления | ||
| 6.1 | Воздушный отопитель, тепловая мощность не менее 2 кВт | шт. | 1 |
| 6.2 | Тепловая завеса, мощность 1,5/2,5кВт, питание 220В, 50-60Гц | шт. | 1 |
| 6.4 | Электрическая нагревательная панель, мощность не менее 1,0кВт | шт. | 1 |
| 7. | Система противопожарной защиты
пульт управления с комплектом датчиков и сигнализацией |
к-т | 1 |
| 7.1 | Огнетушитель порошковый, объем не менее 2,0л | шт. | 1 |
| 8. | Оборудование кузова-фургона | ||
| 8.1 | Входной трап с площадкой | шт. | 1 |
| 9 | Система освещения | ||
| 9.1 | Светильники светодиодные | к-т. | 1 |
| 9.2 | Светильник локального освещения | к-т. | 1 |
| 9.3 | Светильник “НЕ ВХОДИТЬ” | шт. | 1 |
| 9.4 | Фонарь осветительный над входной дверью | шт. | 1 |
| 10 | Мебель | ||
| 10.1 | Шкаф для одежды | шт. | 1 |
| 10.2 | Стол | шт. | 3 |
| 10.3 | Тумба-мойка со встроенной раковиной, рукомойником с подогревом воды объемом не менее 15 л и емкостью для слива воды | шт. | 1 |
| 10.4 | Стул оператора на поворотной колесной опоре с механизмом газ – газлифта, устройством транспортной фиксации | шт. | 1 |
| 10.5 | Полка навесная | шт. | 1 |
| 10.6 | Кресло стационарное | шт. | 1 |
| Медицинское и вспомогательное оборудование | |||

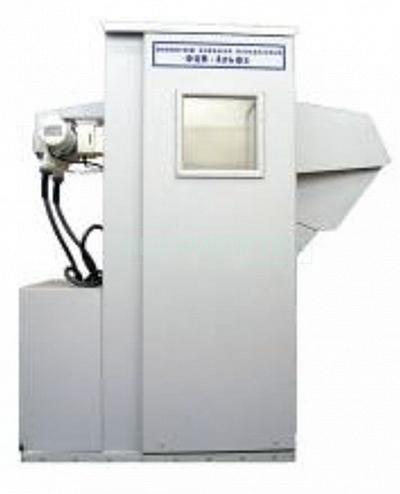

| 11.1 | Флюорограф цифровой | ||
| 11.1.1 | Общие данные | ||
| 11.1.1.1 | Регистрационное удостоверение Минздравсоцразвития России | В наличии | |
| 11.1.1.2 | Сертификат соответствия Госстандарта России | В наличии | |
| 11.1.1.3 | Эксплуатационная документация на русском языке | В наличии | |
| 11.2 | Штативная часть | ||
| 11.2.1 | Рентгенозащитная кабина с автоматическим открыванием двери | В наличии | |
| 11.2.2 | Подъемник для установки пациента | В наличии | |
| 11.2.3 | Фокусное расстояние кабины | 100 см | |
| 11.2.4 | Свинцовый эквивалент, Pb мм | 2,0 | |
| 11.2.5 | Высота перемещения подъемника, мм | 450 | |
| 11.3 | Технические характеристики цифрового детектора | ||
| 11.3.1 | Напряжение и частота сети | 220В
( 10%, 50/60 Гц) |
|
| 11.3.2 | Потребляемый ток | 2,0 А | |
| 11.3.3 | Способ регистрации | Цифровая флюорографическая камера на одной ПЗС матрице | |
| 11.3.4 | Градационная разрешающая способность (уровней среднего) | 16000 уровней серого
(14 бит) |
|
| 11.3.5 | Пространственное разрешение по полю | 2,5 пар лин/мм | |
| 11.3.6 | Контрастная чувствительность | 1,5 % | |
| 11.3.7 | Экспозиционная доза на одну флюорограмму во входной плоскости приёмника рентгеновского изображения (тракт преобразования и визуализации) | 1,0 мР | |
| 11.3.8 | Геометрическое искажение изображения | 1,5 % | |
| 11.3.9 | Динамический диапазон | 400 | |
| 11.3.10 | Рабочий диапазон времени экспозиции, сек | 0,01 – 1,25 | |
| 11.3.11 | Минимальный интервал между флюорограммами | 5 с | |
| 11.3.12 | Мощность потребления | 0,5 ВА | |
| 11.3.13 | Количество флюорограмм в один час работы | 60 | |
| 11.4 | Характеристики рентгеновского тракта преобразования и визуализиции | ||
| 11.4.1 | Размер рабочего поля | 400 х 400 мм | |
| 11.4.2 | Индикация поглощённой дозы на панели управления или на рабочем столе АРМ после каждой экспозиции | В наличии | |
| 11.4.3 | Характеристики рентгеновского питающего устройства | ||
| 11.4.4 | Тип: высокочастотное с микропроцессорным управлением | В наличии | |
| 11.4.5 | Мощность, кВт | 25 | |
| 11.4.6 | Конструкция питающего устройства | модульная | |
| 11.4.7 | Диапазон изменения анодного напряжения | 40 ÷ 125 кВ | |
| 11.4.8 | Требования к питанию: по выбору Заказчика: | 220В
( 10%, 50/60 Гц) |
|
| 11.4.9 | Потребляемый ток | 2,0 А(220В) | |
| 11.4.10 | 220В(+-10%), 50Гц – Диапазон изменения кол-ва электричества, мАс | 1 ÷ 32 | |
| 11.5 | Характеристики цифровой системы (аппаратно-программный комплекс контроля, регистрации, обработки и архивации флюорограмм) | ||
| 11.5.1 | АРМ лаборанта | В наличии | |
| 11.5.2 | Количество кадров, помещающихся на жёсткий диск | 30000 | |
| 11.5.3 | Устройство регистрации изображения (чёрно-белых, разрешение 1200 точек на дюйм, формата А4, офисная бумага) | Лазерный принтер с разрешением не хуже 1200 х 1200 dpi | |
| 11.5.4 | Устройство для архивирования данных на DVD-RW дисках вместимостью 4,7 Гб | Сохраняются на
DVD-R |
|
| 11.5.5 | Набор дисков DVD-R | 10 шт. | |
| 11.6 | Параметры функционирования базы данных | ||
| 11.6.1 | Введение данных пациента: имя, дата рождения, адрес и телефон, серия и номер страхового полиса, страховая компания, адрес места работы и профессия, название группы контингента, наличие группы риска, дата, время и параметры экспертизы. | В наличии | |
| 11.6.2 | Возможность сортировки и быстрого поиска пациентов по любым полям карты, в соответствии с описанием изображения, и по комбинации этого. | В наличии | |
| 11.6.3 | Формирование файла экспертизы, для изображений пациента (не менее 4), дата и название осмотра, причина направления, диагноз и заключение специалиста. | В наличии | |
| 11.6.4 | Возможность архивирования файлов | В наличии | |
| 11.6.5 | Печать изображений и информации. | В наличии | |
| 11.6.6 | Обзор изображений заархивированных за определённый промежуток времени | В наличии | |
| 11.6.7 | Автоматизированная выборка сообщений относительно экспертиз в течение определённого дня, месяца, произвольного периода, статистика в течение произвольного периода и сообщения, относительно полученных данных экспертизы, которые будут отданы пациенту. | В наличии | |
| 11.7 | Параметры программы просмотра и обработки изображения | ||
| 11.7.1 | Просмотр изображений и его установленных областей | В наличии | |
| 11.7.2 | Обработка изображения | В наличии | |
| 11.7.3 | – изменение масштаба и панорамирование изображения в окне | В наличии | |
| 11.7.4 | -повышение четкости изображения и обнаружение края (автоматизированное) | В наличии | |
| 11.7.5 | -автоматизированный выбор яркости и контраста изображения для данной области (нормализация) | В наличии | |
| 11.7.6 | -инверсия «позитив/негатив» | В наличии | |
| 11.7.7 | -зеркальное отображение изображения (горизонтальное/вертикальное) | В наличии | |
| 11.7.8 | Измерения (линейные размеры, среднее статистическое, среднеквадратичное отклонение, минимум и максимум для области, и т.д.) | В наличии | |
| 11.8 | Характеристики рентгеновского излучателя | ||
| 11.8.1 | Рентгеновский излучатель с диафрагмой | В наличии | |
| 11.8.2 | Количество шторок диафрагмы | 3 | |
| 11.8.3 | Рентгеновская трубка с вращающимся анодом | В наличии | |
| 11.8.4 | Размер фокусного пятна | 2. х 1,2 мм | |
| 12 | Облучатель-рециркулятор бактерицидный ОРБН 2х15 Источник облучения и дезинфекции воздуха – бактерицидная лампа 15Вт – 2шт; производительность по потоку, м3/час 50; мощность облучателя, ВА, не более 95; напряжение и частота электропитания, В/Гц 220/50 |
шт. | 1 |
| Документы | |||
| 13 | Комплект эксплуатационной документации на русском языке:
– Регистрационное удостоверение Росздравнадзора на комплекс лечебно-диагностический подвижной; – Руководство по эксплуатации на комплекс лечебно-диагностический подвижной; – Паспорта, сертификаты соответствия, регистрационные удостоверения Росздравнадзора на оборудование и материалы, находящиеся в составе комплекса – в случае если их необходимо предоставить в соответствии с законодательством РФ; |
к-т | 1 |
| 14 | Комплект документов для регистрации в органах ГИБДД | к-т | 1 |
Цена и условия поставки
Срок изготовления – 80 – 90 рабочих дней в зависимости от загруженности предприятия с момента предоплаты.
Стоимость рассчитывается индивидуально, в зависимости от оснащения, базы и автономности. Для формирования цены производится полный расчет инженерами завода-изготовителя. Цена от: 9 980 000 рублей, 00 копеек. 100% предоплата.
Условия поставки – самовывоз со склада завода-изготовителя в г. Саратов.
Доставка до Покупателя осуществляется по согласованию сторон и не входит в стоимость товара.
Год выпуска товара – 2019 год.
Гарантийное и техническое обслуживание – 12 месяцев со дня ввода в эксплуатацию.
Оформить заказ и забронировать проект можно по телефону или написав нам на почту info@medpribor.pro
