Технологии томосинтеза 2 поколения GIOTTO TOMO
Для томосинтеза используется цифровой полноформатный детектор из аморфного селена уже третьего поколения.
Он был спроектирован специально для томосинтеза: обладает высокой скоростью чтения, высочайщим DQE, низкой дозовой нагрузкой и надежно используется IMS уже 7 лет. Кроме того, данный тип детектора свободен от ghosting-эффекта.
Уникальные параметры аппарата
Маммограф Giotto Tomo предоставляет уникальные возможности и не имеет аналогов:
- Широкий угол: 40° для лучшего 3D изображения
- Увеличение комфорта (быстрота процедуры при компрессии)
- Вариабельный угол
- Изменяемая экспозиция
- Возможность изменения дозы и мощности
- Низкая дозовая нагрузка на пациента (маленькое количество проекций)
- Высокая резкость (трубка останавливается во время снимка)
- Высочайший контраст и низкий шум на снимках
- Усовершенствованный итерационный (циклический) метод
Усовершенствованный полный итерационный (циклический) метод имеет ряд преимуществ перед используемым у конкурентов методом FBP & SART (КТ-метод):
- Уменьшение артефактов в виде полос
- Усиление визуализации микрокальцинатов
- Усиление кожной линии
- Улучшение контраста и снижение шума
- Меньшее количество проекций
Плоскопанельный цифровой детектор 24х30 см
- Высокое качество изображения. Использование особого типа детектора третьего поколения из однослойного аморфного селена прямого преобразования и специальной системы обработки и получения сигнала позволяет добиться самых высоких показателей качества. Высокая квантовая эффективность сохраняется как при низком разрешении, так и при высоком. Высокое разрешение, характерное для микрокальцинатов (один из рентгенологических симптомов рака молочной железы, не определяемый на УЗИ).
- Последнего поколения детектор прямого преобразования со стиранием заряда после экспозиции.
- Полностью автоматическое определение параметров съемки с использованием всех фотоэлементов детектора для формирования максимально качественного изображения.
- Использование предэкспозиции. В маммографах Giotto используется новая система определения параметров съемки, основанная на предэкспозиции, что позволяет избежать ошибок расчета кВ в автоматическом режиме. В обычных маммографах для вычисления кВ (высокого напряжения) используется производная толщины тканей молочной железы во время компрессии, но не учитывается их рентгенологическая плотность. Железа молодых женщин содержит много рентгенологически плотной железистой ткани. На обычных маммографах это приводит к низким значениям кВ, но высоким мА и выдержки, что приводит к увеличению дозы.
- Снижение дозы до двух раз по сравнению с пленочной маммографией благодаря использованию детектора третьего поколения, фильтра, трубки и генератора повышенной мощности.
- Высокая скорость получения изображений. Не имеющая аналогов производительность детектора дает возможность максимально увеличить пропускную способность кабинета.
Алгоритм обработки Giotto INSIGHT VIEW
Полную оценку работы аппарата даст врач онколог, доктор медицинских наук Лебедев Никита:
Giotto Insight View – наиболее продвинутый алгоритм обработки, применяемый для молочных желез. Он позволяет обрабатывать изображение без потери информации с увеличенным динамическим диапазоном.
Этот аппарат дает четкую визуализацию кожи, железистых тканей и аксиллярной области. За счет увеличенной прозрачности железистой ткани, становится возможным диагностировать опухоль или скопление микрокальцинатов внутри железистой ткани высокой плотности. Функция подсветки микрокальцинатов позволяет работать быстрее и аккуратнее, более точно устанавливая диагноз.
Спецификация поставки
1. Рентгеновский генератор
Имеет инверторную систему стабилизации напряжения и защиты от внешних скачков напряжения. Высокочастотный трансформатор генератора позволяет выполнять короткие экспозиции без периодов нарастания и спада высокого напряжения, что особенно важно для систем предэкспозиции и синхронизации отсеивающего растра с экспозицией. Микропроцессорный тип управления позволяет контролировать все системы аппарата на максимальном уровне, точно и быстро рассчитывать все условия снимка в автоматическом режиме.
2. Пульт управления
Расположен отдельно от штатива, что позволяет расположить его в наиболее удобной точке для наблюдения или даже вывести в отдельную пультовую. Оператор находиться за рентгенозащитным стеклом. На пульте расположен ЖК-дисплей и кнопки управления аппаратом. Выводятся данные по состоянию системы, предупреждения, параметры выполненного исследования, доза на пациента. Снимки мгновенно выводятся на медицинский ЖК-дисплей, позволяя опытному лаборанту не только оценить правильность укладки и других параметров, но и увидеть зоны, подозрительные на опасные структурные изменения и еще в процессе исследования совместно с врачом изменить план работы, добавив специальные методы исследования под увеличением и локальной компрессией.
3. Штатив маммографа

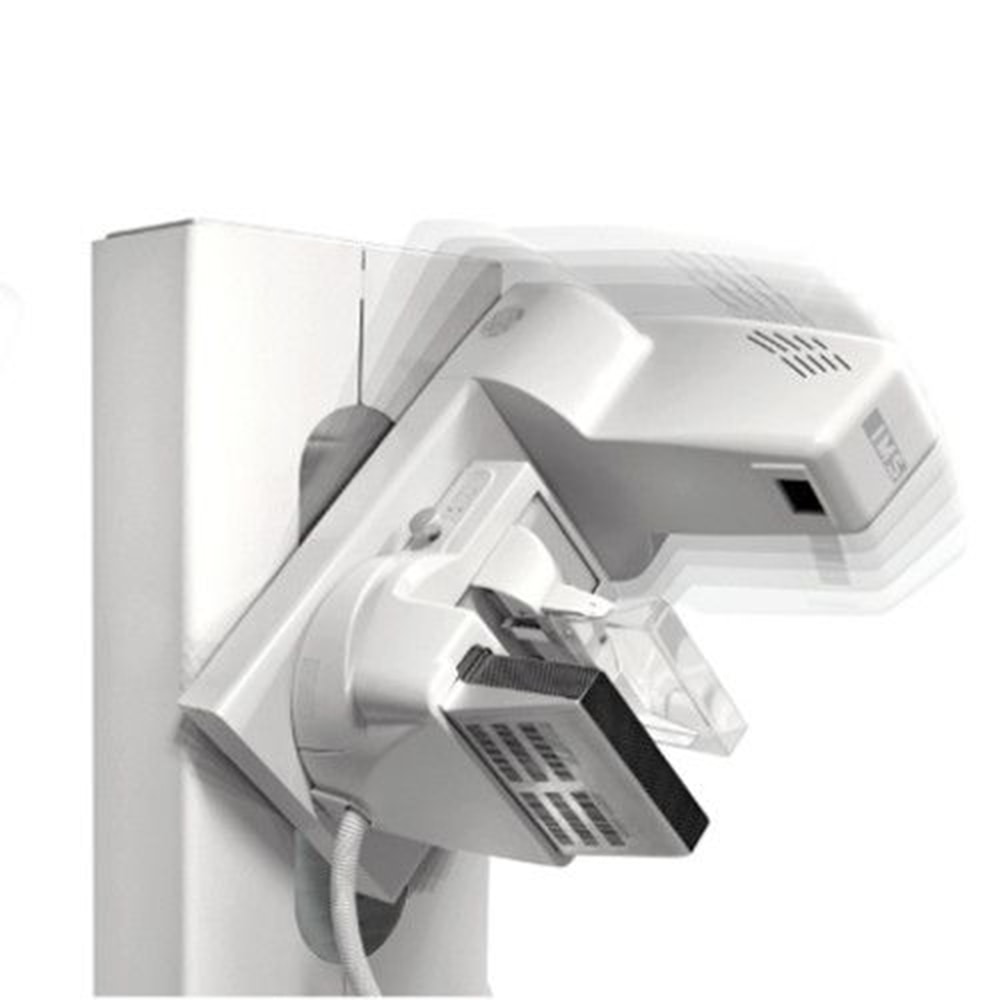

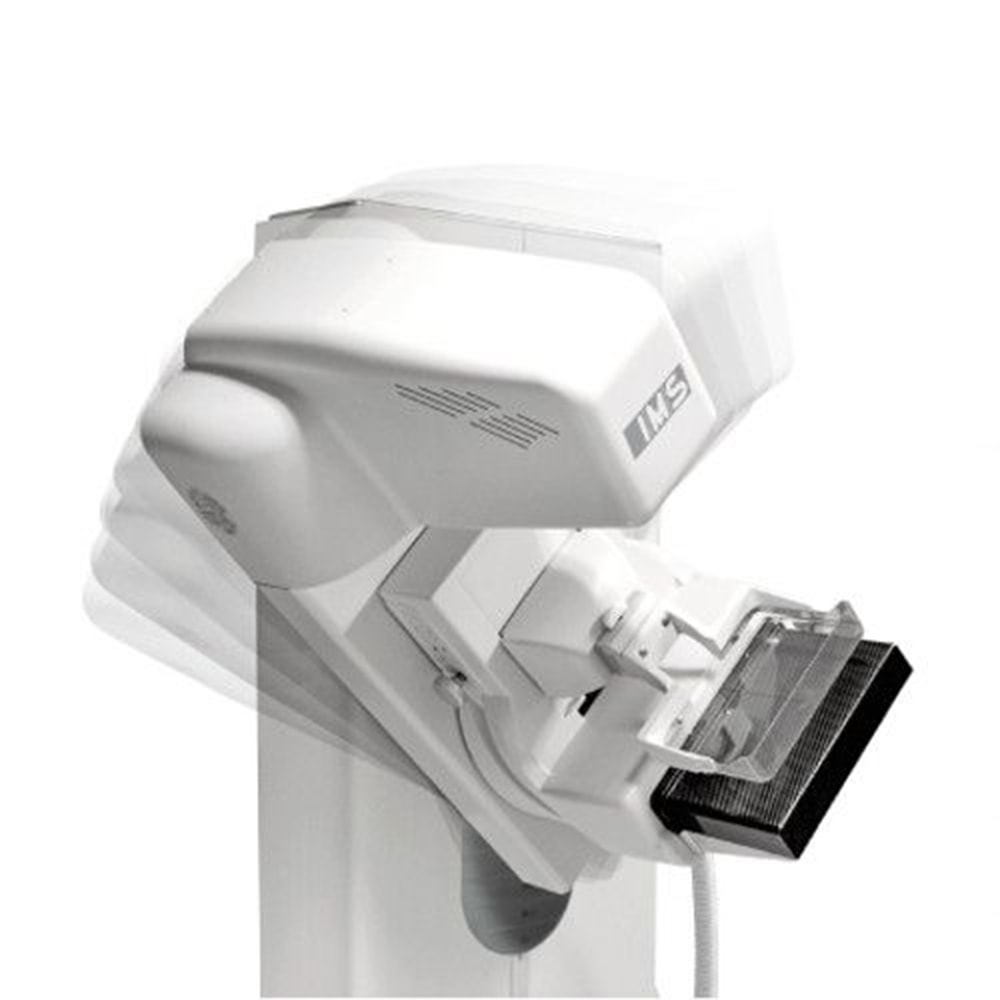

Giotto TOMO имеет стандартную конструкцию типа С-дуга.
4. Рентгеновская трубка
Включает высоковольтные провода маммографа Giotto – аппарат обладает рядом технических инноваций, позволяющих получать высококонтрастные снимки с максимальным количеством деталей.
Дополнительные опции:
Маммограф Giotto TOMO, как аппарат экспертного класса, оснащается самым большим выбором опций, доступных для заказа. Уточнить наличие и вид исполнения каждой конкретной опции вы можете у менеджера по продукту. Наиболее часто заказываемыми опциями являются:
Цифровая стереотаксическая приставка для биопсии (система стереотаксиса) является универсальным инструментом в случае выявления новообразования. Позволяет выполнять следующие виды процедур:
- Трепанбиопсия
- Вакуумная биопсия
- Предоперационная разметка
- Маркировка образования
Стереотаксическая биопсия зачастую является методом выбора, если участок, подозрительный на рак молочной железы, выявлен на маммографии. Предоперационная разметка, а также маркировка участка для динамического наблюдения также выполняется с помощью стереотаксиса. Все снимки, а также вся процедура отражается на мониторе станции для биопсии. Пластина для защиты детектора позволяет избежать даже гипотетического повреждения аппарата при нарушении выполнения процедуры.
Устройство вакуумной аспирационной биопсии и биопсийный пистолет с набором игл позволяет получать столбики ткани из интересуемого участка для проведения гистологического или даже иммуногистохимического исследования.
Устройство увеличения – позволяет приблизить участок молочной железы. Этот прием позволяет улучшить качество изображения, получить изображение мелких деталей (микрокальцинатов).
Комплект для прицельной маммографии – позволяет делать снимки определенного участка. Данный прием оставляет на снимке только интересующий участок молочной железы, обеспечивает разделение тканей, позволяет выявить дополнительные группы микрокальцинатов к уже обнаруженным или провести дополнительный анализ контуров объекта. Существуют две большие группы комплектов для прицельной маммографии – используемый совместно с устройством увеличения и без. Также они делятся по размеру исследуемых участков.
Также аппарат может оснащаться специальными компрессионными пластинами. Например, компрессионной пластиной для однопроекционной биопсии и т.д.
Источник бесперебойного питания – позволяет использовать аппарат в сетях с состоянием отличным от номинального. Также данный прибор позволяет избежать аварийного отключения аппарата при резких скачках напряжения и отключения электричества.
Технические характеристики Giotto Image
| Три режима работы системы: | |
| Стандартный режим | Наличие |
| Режим томосинтеза: | Наличие |
| Угол сканирования | По запросу |
| Время сканирования | По запросу |
| Количество проекций | По запросу |
| Толщина среза | не более 1 мм |
| Комбинированный режим | Наличие |
| Высокочастотный генератор | Наличие |
| Мощность | По запросу |
| Диапазон выходных напряжений | По запросу |
| Диапазон mAs | По запросу |
| Рентгеновская трубка с вращающимся анодом: | Наличие |
| Скорость вращения анода | По запросу |
| Моторизованная С-дуга | Наличие |
| Автоматический контроль экспозиции | Наличие |
| Система ручной и автоматической компрессии | Наличие |
| Комплект компрессионых лопаток для скрининга и диагностики | Наличие |
| Увеличительная платформа | Наличие |
| Система формирования цифрового изображения: | Наличие |
| TFT -детектор прямого преобразования (аморфный селен) | наличие |
| Эффективная область изображения | не менее 24 х 30 см |
| Матрица изображений | По запросу |
| Размер пикселы | По запросу |
| Станция управления и контроля | Наличие |
| Оперативная память | По запросу |
| Жесткий диск | По запросу |
| DVD +/- R/W для временного архивирования изображений | Наличие |
| Монитор высокого разрешения: | Наличие |
| Интрефейс пользователя | Наличие |
| Поддержка форматов DICOM | Наличие |
| Программное обеспечение для получения изображений | Наличие |
| Защитный экран для оператора | Наличие |
| Диагностическая станция для работы с цифровыми изображениями | Наличие |
| Оперативная память | По запросу |
| Жесткий диск | По запросу |
| Монитор высокого разрешения: | Наличие |
| Количество мониторов: | не менее 2 |
| Поддержка форматов DICOM | Наличие |
| Источник бесперебойного питания (UPS) | Наличие |
| Специализированное программное обеспечение для стандартной маммографии | Наличие |
| Специализированное программное обеспечение для томосинтеза | Наличие |
Виды исследований
- Скрининговая маммография
- Диагностическая маммография
- Биопсия молочных желез (опция)
- Трепанбиопсия (опция)
- Вакуумная биопсия молочных желез (опция)
- Предоперационная разметка (опция)
- Маркировка образования (опция)
Функционал зависят от комплектации аппарата. Узнать конкретные характеристики и возможности вы можете, обратившись за консультацией по телефону 8-495-288-47-96 или написав на почту info@medpribor.pro
Сведения, содержащиеся в данном документе, могут быть изменены. Данные, содержащиеся на этой странице, носят ознакомительный характер и не должны истолковываться как представительские для частных и государственных структур.
