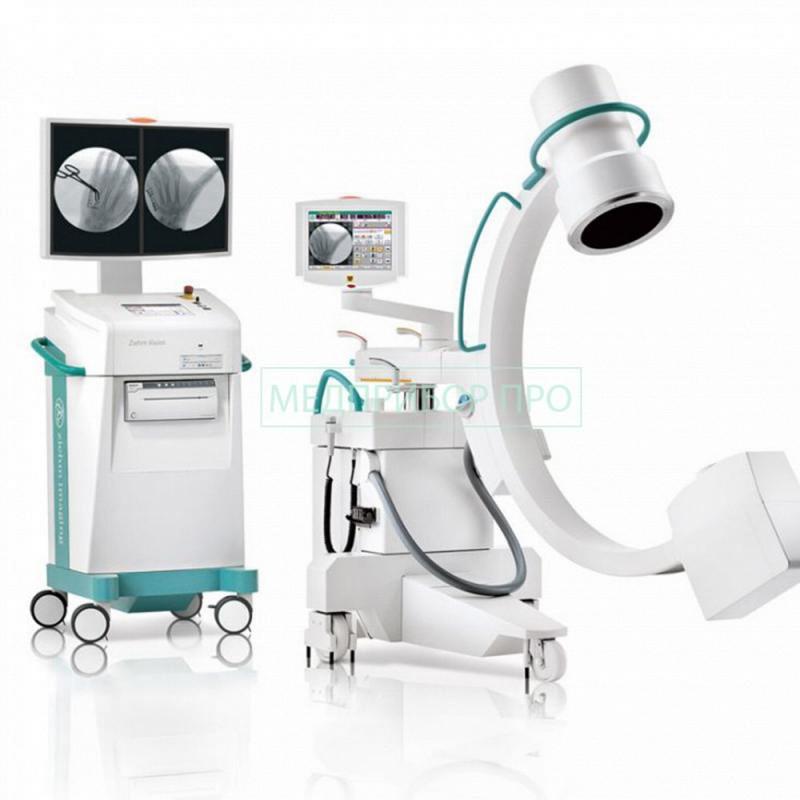

Ziehm Vision R – рентген С-дуга передвижной

• Компактный мобильный аппарат
• Генератор с импульсным режимом и низкой дозой 7кВт / 20кВт. Трубка с вращающимся анодом
• Детектор 23см или 31см
• ССD камера с матрицей 1000х1000
• Возможна субстракционная ангиография, ангиография с применением СО2

Компактный эргономичный дизайн

Ziehm Vision R компактный аппарат, конструкция которого признана одной из самых удачных в своем классе. Система легкого передвижения позволяет манипулировать аппаратом с помощью всего одного рычага. Сбалансированный штатив типа С-дуга обеспечивает быстрое и удобное позиционирование.

Импульсный генератор

Впервые в мировой практике в конструкции аппаратов Ziehm Vision R используется генератор импульсной рентгеноскопии с увеличенной резервной мощностью для улучшения качества изображений при минимальной интенсивности облучения и низкой нагрузкой на электросеть, благодаря использованию ионисторов.
Компактный мощный моноблочный генератор с вращающимся анодом признан наилучшим на рынке. Изменяемая продолжительность импульса от 4 до 30мс и возможность получать частоту до 25 снимков в секунду обеспечивают высочайшее качество изображений, даже если пациент двигается, а также при латеральной съемке.

Высокое качество изображений

Мобильный рентгеновский аппарат Ziehm Vision R разработан для сложных операций в области нейрохирургии, инвазивной сосудистой хирургии и кардиохирургии. Точная визуализация анатомических деталей обеспечивается CCD камерой с матрицей 1000х1000 и высоким динамическим диапазоном более 4000 оттенков серого цвета. Дополняет конструкцию система автокорректировки S-образной дисторсии.

Идеальная визуализация

Для максимального качества отображения деталей визуализации рентгенографическая система Ziehm Vision R располагает двумя плоскими медицинскими мониторами c диагональю 19″. Оптимальные показатели яркости и контрастности обеспечены даже на больших расстояниях и углах обзора.

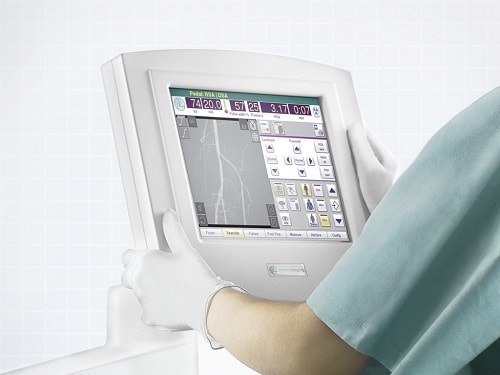

Просмотр изображения без облучения

Чтобы максимально снизить дозу облучения пациента в конструкции аппарата предусмотрена возможность предварительного просмотра увеличенных изображений PreMag. Эта функция позволяет предварительно отобразить часть снимка в одном из двух режимов увеличения без облучения. Если предварительный фрагмент имеет достаточное качество, можно получить увеличенный снимок полностью. Однако качество предварительного просмотра настолько высоко, что дополнительный увеличенный снимок в большинстве случаев не требуется.

Комплексный контроль позиционирования пациента и дозы облучения

Технология ODDS – это запатентованное решение для легкого позиционирования пациента и контроля дозы. Высокоточный лазерный визир позволяет производить позиционирование быстро и без излучения. Для контроля положения пациента и дозы облучения над видимым полем формируется матрица из 256 измерительных ячеек, которая в режиме реального времени автоматически адаптирует к ситуации уровень дозы, частоту импульсов, подавление помех. Это позволяет уменьшить излучение для пациента и стабильно получать качественные рентгеновские снимки даже без центрирования объекта.

Стабильность

Мобильные установки, представленные на рынке от разных производителей, не всегда надежны при непрерывной работе во время длительных инвазивных процедур. Для устранения этой проблемы модели серии Ziehm Vision оборудованы системой водяного охлаждения для поддержания оптимальной температуры генератора.

Контроль движения

Система контроля частоты импульсов разработана на основе ODDC-ячеек, и оперативно регулирует количество снимков в зависимости от подвижности пациента. Частота импульсов снижается, если пациент неподвижен, и может быть увеличена до максимального значения 25 снимков в секунду, если в видимом поле фиксируется движение.

Автораспознавание металла

Винты, пластины, имплантаты и хирургические инструменты автоматически распознаются при попадании в видимое поле аппарата. В этом случае происходит корректировка мощности дозы облучения для улучшения качества снимка. Используется алгоритм устранения артефактов от металла при формировании изображения.
Универсальное обновляемое ПО
Открытая платформа программного обеспечения позволяет оперативно перенастраивать аппараты серии Ziehm Vision для применения в других областях клинического применения.

Интуитивно понятное управление

С-дуга и мониторная тележка оснащены сенсорными мониторами Vision Center, синхронная работа которых позволяет управлять аппаратом как с тележки, так и с С-дуги.
Интерфейс управления максимально прост и понятен. Программное обеспечение имеет автоматические настройки для работы с различными органами пациента, не требует специальных навыков и позволяет получать максимальное качество снимков при минимальном облучении.

Ziehm SmartEye с функцией SmartControl

Система сенсорного управления позиционированием и обработкой изображений. Контрольная картинка в режиме реального времени передается на мониторы, где можно одним касанием пальца перемещать снимки с одного монитора на другой, регулировать яркость, контрастность, другие параметры снимка, разворачивать изображение на экране. Так же просто можно настроить ирисовую или щелевую диафрагмы, виртуальный коллиматор для получения следующего снимка.

Возможности интеграции

Система обработки данных аппарата может использоваться в комплексе с привычным программным обеспечением. Все данные пациентов могут быть перенесены в формате DICOM 3.0 в систему PACS или HIS / RIS для архивирования или отображения на рабочих станциях врачей  и архивированы на CD/DVD или USB.

Длительное время непрерывной работы

Непрерывное применение аппарата при сложных процедурах требует постоянного охлаждения С-дуги. Оптимальные температурные условия на протяжении всего времени непрерывной эксплуатации обеспечиваются запатентованной системой необслуживаемого активного жидкостного охлаждения. Вероятность перегрева полностью исключена, даже во время длительных операций. Аппарат имеет лучшие показатели теплоемкости среди конкурентов
