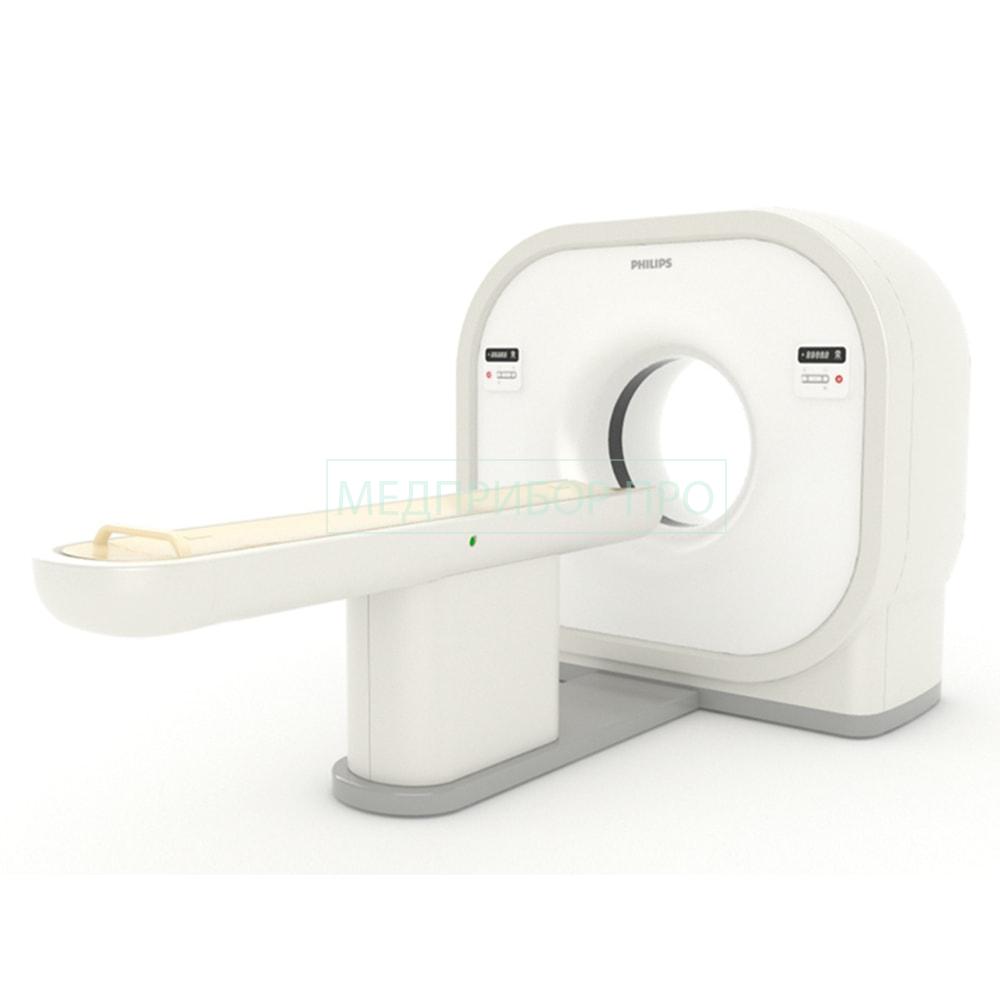

Philips Access CT 16 – компьютерный томограф

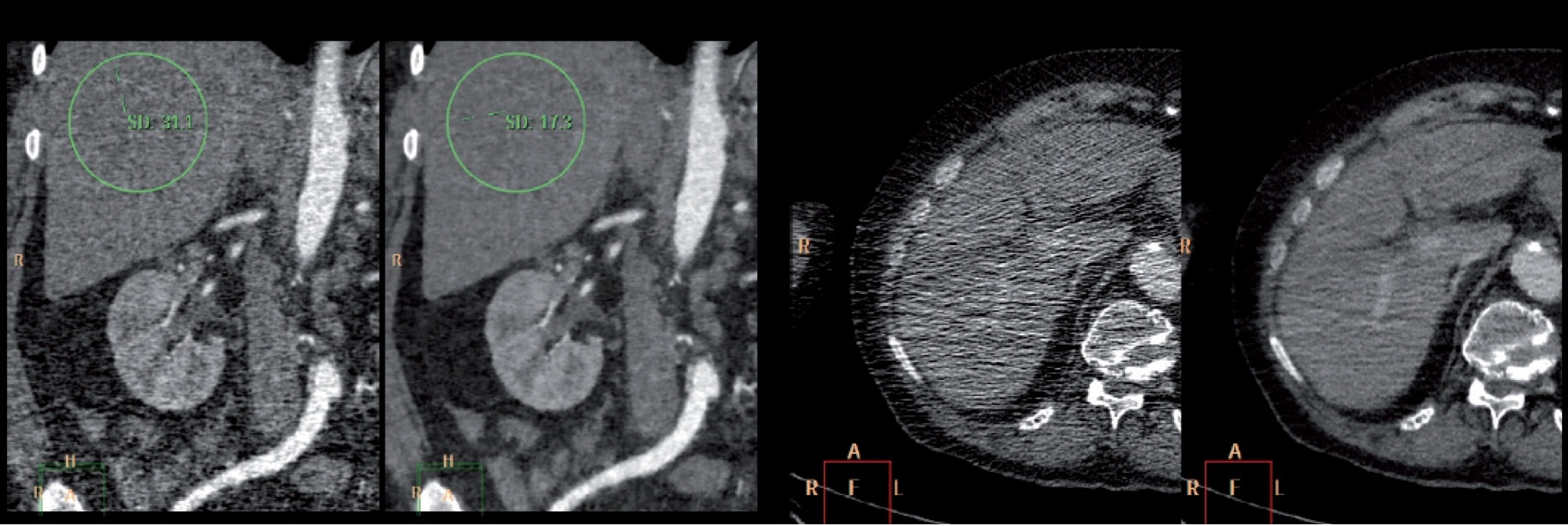

Технология iDose4 обеспечивает высокое качество изображений, низкую дозу облучения, снижение количества контрастного вещества и простоту работы. Метод итеративной реконструкции iDose4 использует статистические и структурные модели для подавления шумов и артефактов с сохранением морфологических данных.

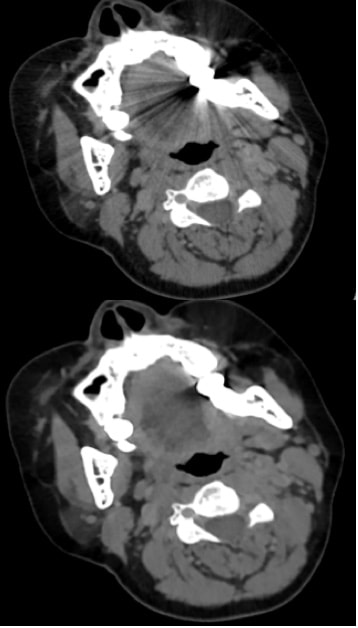

Технология подавление артефактов от металлаMAR.

Метод подавления артефактов от металлических объектов при наличии больших ортопедических имплантов MAR подавляет искажения, вызванные большими ортопедическими имплантами.

Данная функция позволяет получить хорошее качество изображений без искаженийв зоне возникновения артефакта.

Реконструкция ASTR

Adaptive Spiral Tracking Reconstruction Algorithm (ASTR) обеспечивает значительное повышение точности результатов исследований по сравнению с традиционными алгоритмами реконструкции при больших значениях питча. Реконструкция трехмерных изображений происходит непосредственно из сырых данных, полученных при спиральном сканировании. Благодаря этому, можно скорректировать или вовсе избежать появление артефактов, характерных для исследований с большим питчем. Благодаря этому улучшается соотношение сигнал/шум и, соответственно качество полученного изображения.

Режимы реконструкции

Параллельный: реконструкция изображений выполняется параллельно с получением данных, доступен дляаксиальный и спиральный режимовсканирования

Автономный (пакет): реконструкция изображений в фоновом режиме задаваемых пользователем групп файлов необработанных данных с автоматическим сохранением изображений.

Размеры матрицы реконструкции: 512 x 512, 768 x 768, 1024 x 1024

Evolving Reconstruction

Обеспечивает реконструкцию и отображение результатов в реальном времени при матрице реконструкции 256х256. Получаемые изображения могут быть настроены под требования пользователя: ширина и уровень окна, зумирование, панорамирование.

Параметры реконструкции

Для любого исследования можно настроить параметры автоматической реконструкции. Эти параметры можно задать онлайн, в процессе планирования скана, или ретроспективно, при последующей реконструкции. Для каждого исследования можно назначать до пяти различных вариантов реконструкций. Параметры реконструкции изображений включаютвыборматрицы, различные фильтры, масштабирование и панорамирование, архивирование.

Управление дозой

Философия Philips DoseWise – это набор принципов и методов, которые гарантируют наилучший результат с минимальным риском для пациента и персонала. Платформа Access CT16 поддерживает ряд функций, обеспечивающих максимальное снижение дозыпри получении максимального качества изображения.

Другие особенности КТ

Соответствие требованиям NEMA XR-29

Данная система соответствует требованиям стандарта NEMA XR-29-2013, предъявляемым к КТ-системам в отношении оптимизации дозы и ее управления. Этот стандарт включает набор атрибутов КТ, которые способствуют оптимизации и контролю дозы ионизирующего излучения, позволяя при этом получать изображения диагностического качества. К таким атрибутам относятся: опция создания структурированных дозиметрических отчетов DICOM, опция контроля дозы (уведомления и предупреждения о дозе), опция автоматического управления экспозицией (модуляция дозы) и протоколы контрольных исследований взрослых и детей.

NEMA XR-25 (DoseCheck)

DoseCheck предоставляет возможность установить пороговые значения дозы и включает сигналы тревоги и уведомления для оператора, когда превышаются допустимые уровни радиационной дозы.

Имеются два пороговых уровня:

• Значения уведомительного уровня
• Значения тревожного уровня

Значения уведомительного уровня относятся к одиночной серии изображений, а значения тревожного уровня относятся к целому исследованию.

При превышении значений тревоги система перед запуском сканирования запрашивает имя пользователя и пароль. Кроме того, если в ходе сканирования будут превышены значения уведомительного или тревожного уровня, то на странице дозиметрической информации также появится дополнительное предупреждение.

Структурированные отчеты DICOM по дозиметрии (DICOM SR)

Опция Dose SR соответствует стандартам IEC, DICOM PS и IHE для дозиметрического отчета. Отчет включает значения дозы CTDIvol и DLP.

Тревожные сигналы о превышении дозы

Тревожные сигналы о превышении дозы устанавливаются в настройкахсистемы (System Settings) и предупреждают пользователя, когда накопленная доза превышает установленное значение.

Уведомительные сигналы о превышении дозы

Пользователи могут установить специальные ограничения дозы для определенных протоколов. Если пользователь подтверждает и продолжает скан с превышением установленного уровня, то появится уведомлениеDose Check (Контроль дозы).

Специальные протоколы для исследования детей

Разработанные в сотрудничестве с ведущими педиатрическими медицинскими учреждениями, протоколы для исследований детей и грудных детей на основе возраста и массы тела улучшают качество изображений при низких дозах.

DoseRight ACS (Автоматический выбор тока)

Оптимизирует дозу для каждого пациента на основе планируемого сканирования, предлагая наиболее низкие установки мАс для поддержания стабильного качества изображений при низкой дозе на протяжении всего исследования.

DoseRight с угловой модуляцией дозы

Опция автоматически регулирует ток трубки, повышая сигнал в областях более сильного поглощения (боковые зоны) и снижая сигнал в областях меньшего поглощения (передне-заднее направление).

Виды сканирование и получение изображений

Спиральное сканирование

Сбор данных одновременно во множественных смежных срезах при плавном перемещении стола.

Аксиальное сканирование

Сканирование во множественных срезах с получением данных одновременно в 16 смежных срезах при дискретном перемещении стола между сканами

Тестовое введение контраста для определения времени задержки

На основе данных контрольной инъекции отображается график контрастного усиления в реальномвременив выбранной области интереса. На основе этих данных выбирается оптимальное время задержки и количество контрастного вещества.

Пакет iFlow

Пакет iFlowпредлагает набор автоматических программ, которые существенно упрощают работу оператора, увеличивают пациентопоток и обеспечивают постоянство результатов.

Управление изображениями, их хранение и печать

Формат изображений и процедура архивирования соответствуютстандартуDICOM 3.0 Архивирование/разархивированиеизображенийпроисходитбез потерь качества.

Хранение изображений доступно следующими способами:

• Запись на CD
• Хранилище DVD-RAM
• Печать на пленке
• PACS архив

Сеть

Подсоединения к сети следует размещать в пределах 10 футов от пульта. КТ-система Access поддерживает передачу данных по сети со скоростью 10/100/1000 Мб/с (10/100/1000BaseT). Для оптимальной производительности Philips рекомендует скорость как минимум 100 Мб/с (1Гб/с предпочтительно) и выделение сегмента сети КТ, независимого от остальной части сети больницы.

Связь DICOM

Полная реализация коммуникационного протокола DICOM 3.0 позволяет поддерживать связь с DICOM 3.0-совместимыми сканерами, рабочими станциями и принтерами.

Консоль оператора, управление пациентами и параметры настройки

Philips обеспечивает рабочую среду операторов, которая является гибкой и простой в использовании.Консоль оператора включает в себявсенеобходимоедля работыоборудование, включая хост-компьютер, шкафы, монитор и панельуправления.Программное обеспечение включает приложения, которые оптимизируют рабочий процесс, облегчают планирование и обеспечивают простую постобработку и анализ изображений. Все эти функции реализованны в простом и понятном графическом интерфейсе.

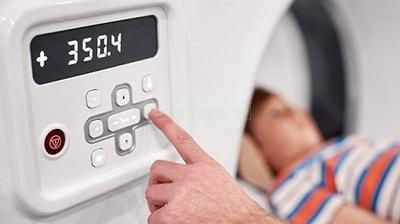

Управление гентри

Панели управления гентри для регулирования наклона гентри, подъема и перемещения кушетки пациента размещены на консоли оператора, а также непосредственно на гентри. На консоли оператора имеются дополнительные функции, такие как экстренная остановка, внутренняя связь и кнопкизапуска/остановкисканирования.

Система двусторонней связи и многоязычная функция озвучки Autovoice

Система обеспечивает двустороннюю связь между процедурной и операторской. Доступен стандартный набор сообщений для связи с пациентом перед, во время и после сканирования на нескольких предустановленных языках. Также могут быть созданы пользовательские сообщения.

Обзорное сканирование

Планирование сканов пациента на двух обзорных изображениях обеспечивает гибкость при планировании и выполнении исследований.

Обзор в режиме реального времени

Обзорное изображение отображается в реальном времени по мере его получения. Оно может быть остановленно в любой момент, как только необходимая анатомия будет покрыта.

Дополнительные компоненты и аксессуары для КТ

• Стол пациента с фиксированной декой

Характеристики стола:

Диапазон сканирования 1200 мм

Грузоподъемность стола: 150 кг

• Опора для рук

Опора для руки обеспечивает дополнительную рабочую поверхность, которая может быть расположена сбоку на столе. Данная опция включает одинарную симметричную опору для руки, которую можно расположить на любой стороне стола.

• Плоский подголовник

Плоский подголовник идеален для стандартных КТ исследований области головы. С применением такого подголовника голова расположена наодной линии с телом.

• Теменной подголовник

Теменной подголовник предназначен для укладки пациента в положение подбородок-темя, что позволяет выполнить больше прямых проекции теменной области для более точной постановки диагноза. Способствует снижению анатомических искажений.

• Пакет «Погоня за болюсом» (Bolus Tracking)

Погоня за болюсом – это автоматизированный метод планирования введения контрасного вещества, который позволяет пользователю отслеживать реальное контрастное усиление и запускать сканирование по достижении предустановленного уровня контрастного усиления.

• Автоматический запуск спирального скана (Spiral Auto Start)

Автоматический запуск спирального сканирования при достижении контрастного усиления заданного уровня.

• Приложение для составления отчетов (CT Reporting)

Предоставляет возможность создания отчетов для распечатки клинических результатов, включая отображение ключевых изображений и таблиц с результатами. Отчет доступен для передачи на бумаге и в электронной форме лечащим врачам и пациентам. Каждый отчет может быть отредактирован, можно легко создать новые шаблоны отчетов и включить их в системную конфигурацию. Отчет можно сохранить в формате PDF для цифровой передачи или распечатать на бумаге.

Пакет для составления отчетов по КТ исследованиям включает специфичные для приложений отчеты (например, индексация обызвествления сосудов) при условии, что само приложение приобретается отдельно.

• Приложение для дентальных исследований

Пакет для визуализации зубов позволяет генерировать панорамные изображения и изображения поперечных сечений нижней и верхней челюсти на базе аксиальных срезов с высоким разрешением.

• Приложение для оценки легочных узлковых образований (Lung Nodule Analysis)

Пакет для оценки легочных узлковых образований являются мощным клиническим инструментом, который предоставляет врачу количественную информацию о размере, форме и изменениях легочных узлов на протяжении времени. Программа оптимизирует общую производительность и рабочий процесс при оценки легочных образований. Программа позволяет производить объемный анализ размера легочного узла или патологического образования во времени, позволяя врачу точно оценить скорость роста по его удвоению.

Данное приложение позволяет пользователю сегментировать выявленные легочные узлы одним щелчком мыши. Количественные данные о размере узла могут быть внесены в отчет по отдельным образованиям в ходе одного исследования. Данные сегментации каждого узла можно сохранять и запрашивать. В этот момент пользователь может загрузить оба исследования легких с высоким разрешением, текущее и предыдущее, для согласованного просмотра и сравнения при каждом исследовании.

• Приложение для оценки перфузии головного мозга

Программа создает следующие цветные карты:

• количественногоанализакровотока головного мозга (CBF),
• объема крови головного мозга (CBV),
• времени подъема (RT),
• времени до пика (TTP),
• схемысуммированных данных.

Пакет для оценки перфузии головного мозга разграничивает области с увеличенным объемом крови и со сниженным кровотоком, а также представляет эти данные в виде картысуммированных данных. Суммарные карты могут помочь клиницистам проводить различие между еще жизнеспособной и нежизнеспособной тканью в области инфаркта.

• Приложение для оценки сосудов (AVA Stenosis)

Приложение AVA Stenosis предоставляет набор инструментов для общего анализа сосудов с использованием набора данных CTA.

Благодаря улучшенным алгоритмам можно легко удалять или редактировать костные структуры (черепа или тела), а также выделять и сегментировать сосуды для более быстрого проведения стандартных измерений, таких как внутренний диаметр просвета, площадь поперечного сечения просвета, длина и извилистость сегментов сосудов и угол сосудов. Интерактивные инструменты измерений упрощают вычисления угла между верхней шейкой и аневризмой и угла между верхней шейкой и просветом аневризмы, а также помогают выполнить другие сложные анатомические вычисления.

Приложение позволяет пользователю отобразить набор данных с использованием реконструкции объема, усреднения (Average) или MIP с изображениями поперечных сечений, которые можно использовать для обрисовывания аневризм, определения пристеночных склеротических образований и линейных пристеночных тромбов, ветвления сосудов (брюшных, брыжеечных, почечных) и обратной циркуляции подвздошно-бедренной артерии.

• Приложение для проведения виртуальной колоноскопии

Приложение для проведения и оценки виртуальной КТ-колоноскопии – это быстрый и эффективный способдля анализа толстой кишки.

Метод Perspective Filet позволяет выполнить виртуальное рассечение толстой кишки за счет разворачивания или разматывания вдоль средней линии и отображения сегмента толстой кишки для просмотра. Этопозволяет клиницисту видеть полную область сегмента толстой кишки на одном отображении, включая области внутри и вокруг складок толстой кишки. Изображение в действительности является скорее не плоскостным, а перспективной проекцией, которая позволяет просмотреть все три поверхности складок и промежуток между плотными складками. Это дает возможность клиницисту просматривать 100% поверхности толстой кишки за одно прохождение.

Основные характеристики:

• Автоматическая сегментация толстой кишки и средней линии
• Гибкая программа просмотра:первичный 2-D или 3-D режим (вперед, назад, Filet (“Сетчатая вязка”), с разделением и 2D-средняя линия).

Сравнение результатов в положении на животе и на спине.

Другие комплектующие для КТ Access CT 16

• Рентгенозащитное просвинцованное стекло, 100×80 см, 2.0Pb. с алюминиевой рамой

Защитное просвинцованное стекло c внутренней и наружной рамками. 100 x 80 см, эквивалент 2.0 мм Pb

• Сетевой выключатель 125 А, трехфазный

Сетевой выключатель, трехфазный, с автоматическим прерывателем остаточного тока и полной защитой сети питания, оборудованный входными терминалами макс. 150 кв. мм и выходными терминалами макс. 150 кв. мм

• Netys ITYS – UPS 3000 ВА – 9 минут

Однофазный источник бесперебойного питания, SOCOMEC Itys, 3кВА, резервное время 9 мин.

Напряжение 230 – 50/60 Гц, однофазное на входе и однофазное на выходе. Входное напряжение 230 Вольт -30%, +23%.Падение на нагрузке +/-1,5%.

Габариты: 192(ш) x 460(г) x 350(в) мм. Вес 35 кг.
